OSOYOO Breakout-Board für 38-polige ESP32-Erweiterungsplatine mit dualen 2x19P-Headern - GPIO-LED-Anzeigen - ideal für ESP32 Prototyping, Entwicklung und Lernprojekte 38P ESP32 Shiled Breakout Board

OSOYOO Breakout-Board für 38-polige ESP32-Erweiterungsplatine mit dualen 2x19P-Headern - GPIO-LED-Anzeigen - ideal für ESP32 Prototyping, Entwicklung und Lernprojekte

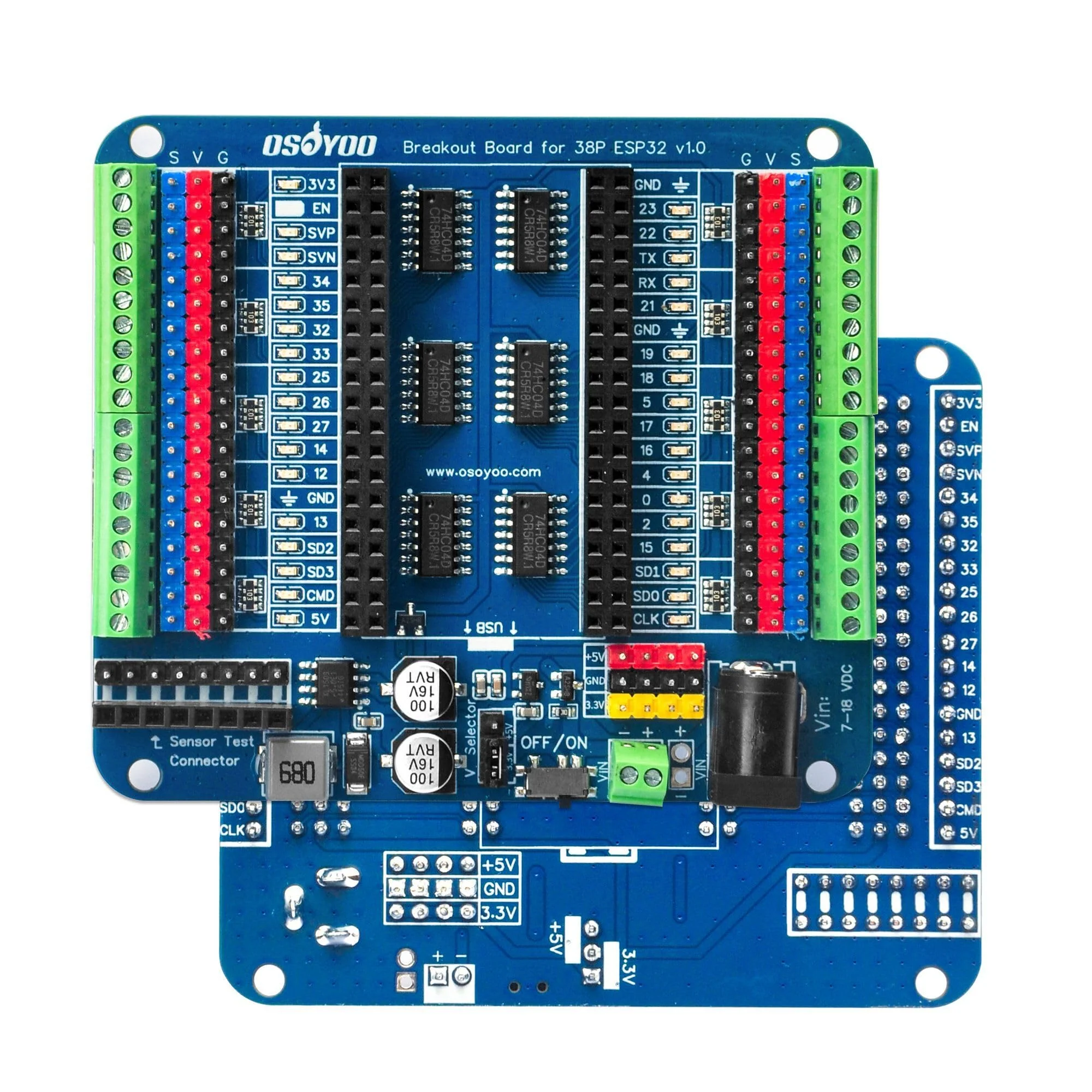

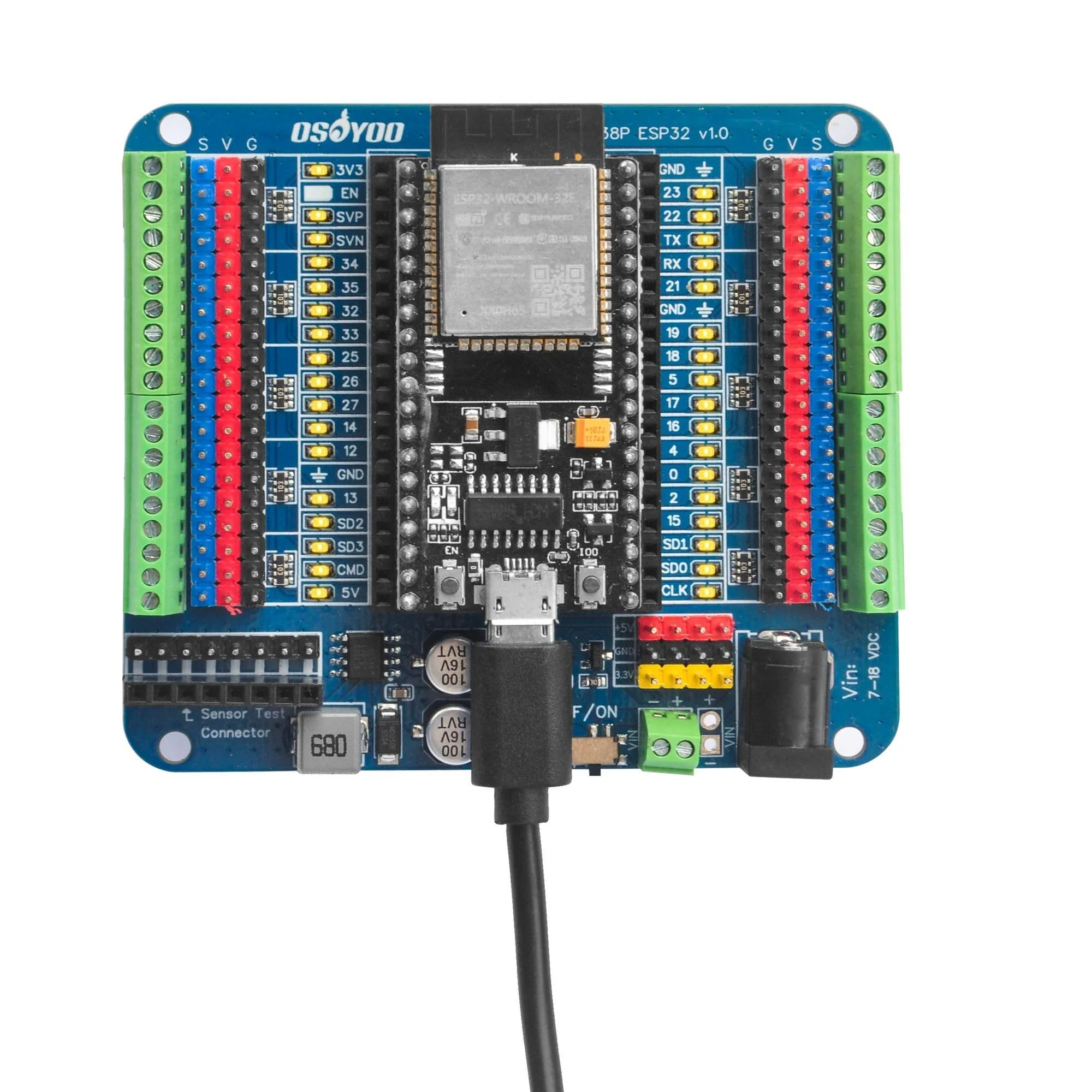

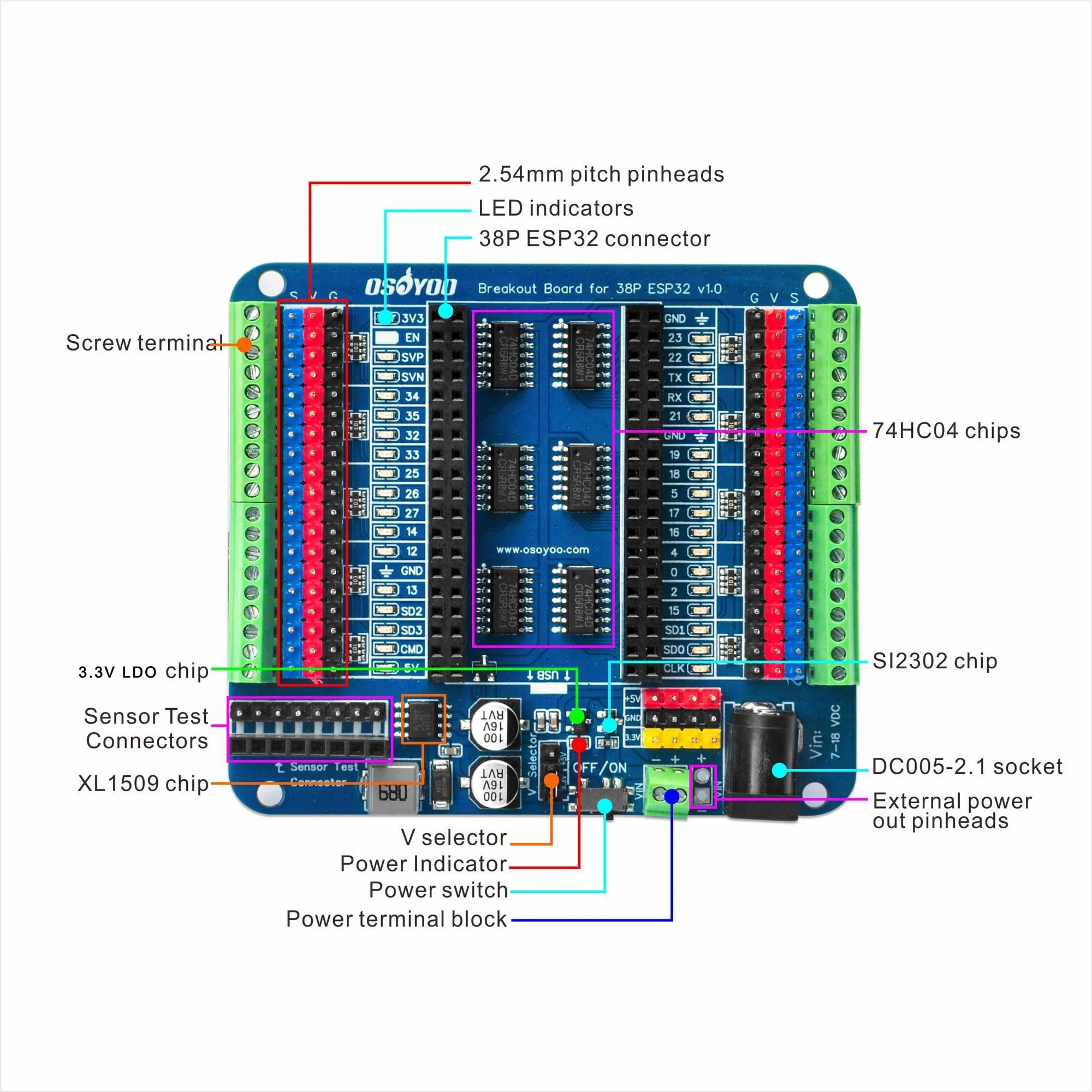

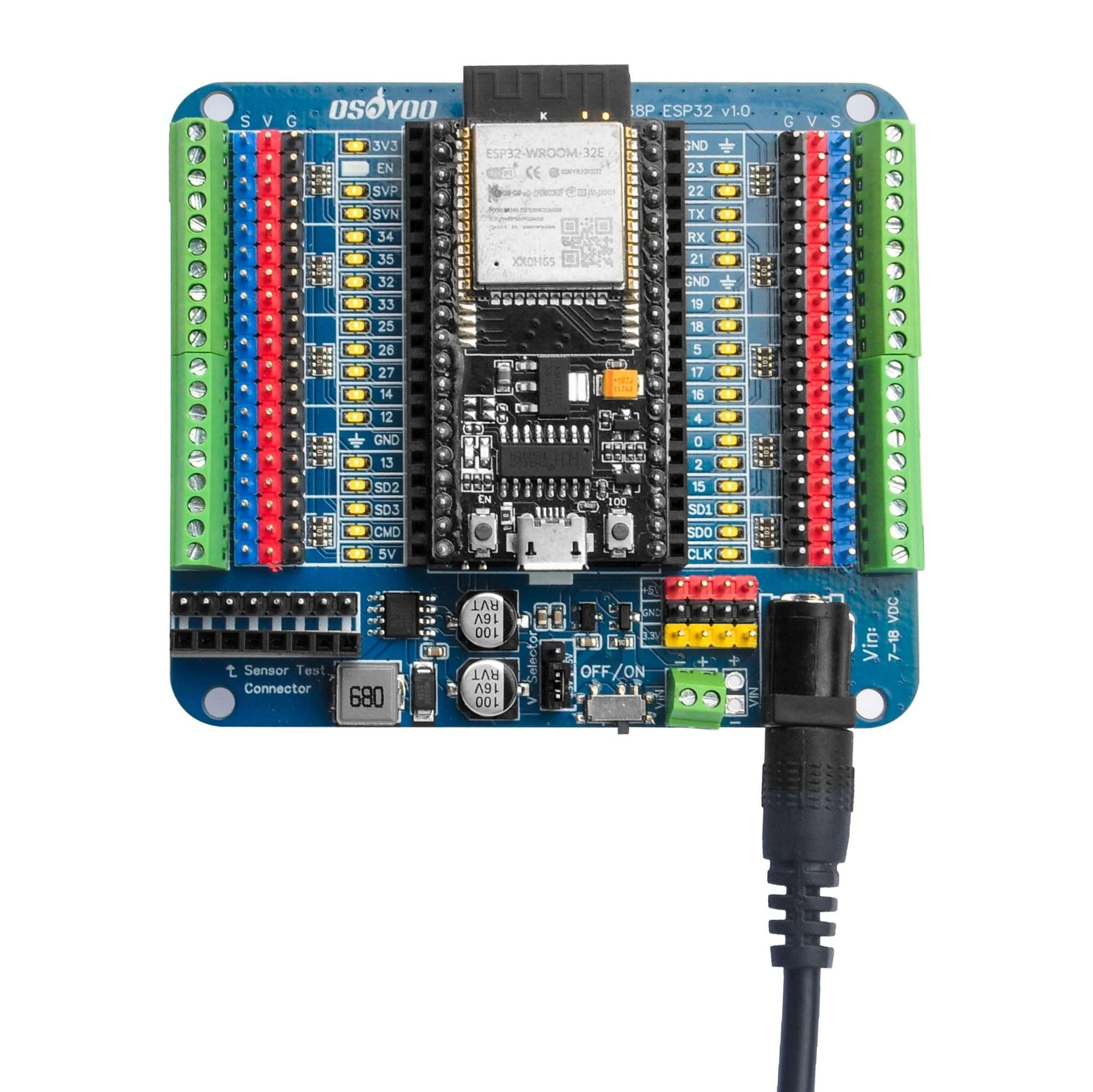

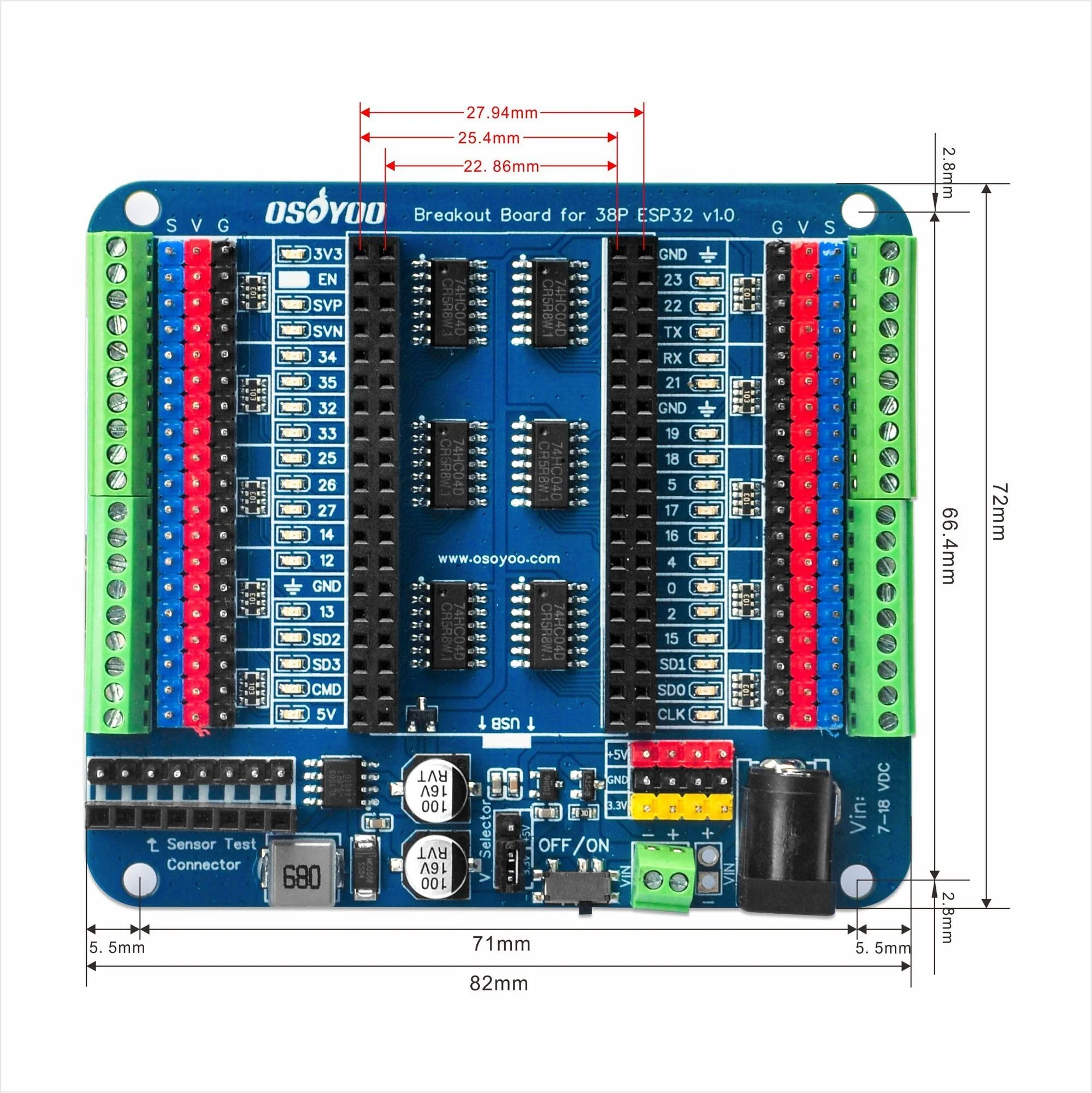

Die OSOYOO 38-polige ESP32-Erweiterungsplatine ist eine leistungsstarke und zuverlässige Plattform für die ESP32-Entwicklung, die entwickelt wurde, um Ihre Prototyping, Debugging und Elektronik-Lernreise zu vereinfachen. Kompatibel mit den meisten 38-poligen ESP32-Modulen, bietet dieses Board überlegene Vielseitigkeit mit zwei Sets von 2 × 19-poligen Headern, unterstützt eine Vielzahl von ESP32-Modulen mit unterschiedlichen Pinbreiten: 2,3 cm, 2,5 cm und 2,8 cm (22,86/25,4/27,94 mm). Was diese Erweiterungsplatine auszeichnet, sind die Echtzeit-GPIO-LED-Anzeigen, die es Entwicklern ermöglichen, den hohen / niedrigen Status jedes Pins ohne zusätzliche Verkabelung zu überwachen. Diese LEDs werden unabhängig betrieben, was bedeutet, dass sie die GPIO-Leistung nicht beeinträchtigen – was das Debugging einfacher und schneller macht. Entworfen mit robustem Energiemanagement, verfügt das Board über einen Dual-Spannungsausgang (5 V/2 A und 3,3 V/500 mA), einen umgekehrten Stromschutz und eine automatische Umschaltung zwischen USB und externen Stromquellen. Mit dem V_Selector Jumper können Sie zwischen 3,3 V und 5 V für den V-Pin wählen und bietet Flexibilität für verschiedene Peripheriegeräte. Die Verbindung wird einfach durch 2,54-mm-Pitch- Stiftleisten, integrierte 3-polige Sensor-/Servo-Anschlüsse und Schraubklemmen gemacht. Das Board enthält kritische Power-Chips wie XL1509 und ME6210 für eine effiziente DC-DC- und LDO-Regulierung, sowie MOSFET- und Wechselrichterschaltungen für Schutz und GPIO-LED-Fahren. Egal, ob Sie ein Schüler, Pädagogen, Hersteller oder Entwickler sind, die OSOYOO 38P ESP32 Erweiterungsplatine ist Ihr Lieblingswerkzeug für intelligentere, sicherere und effizientere Projekte. Technische Spezifikationen: Name:OSOYOO_IO_Breakout_Board_for_38P_ESP32_v.1.0 Betriebsspannung: 5 V. VIN- Eingangsspannung (empfohlen): 7-12 V VIN-Eingangsspannung (Grenze): 7-18 V ADC Channels:18 PWM Digital I/O Pins:16 Pinhead-Nummer:38 Netzschalter: Ja. Externe Ausgangsleistung: 5 V/2 A, 3,3 V/500 mA. Optionen für Stromeingang: USB/DC005–2.1/Schraubklemme/Stecker-Pinheads On-Board-LED-Anzeigen:34 82 mm Länge Breite 72 mm Gewicht:52g

Product Features

• Universelle 38-polige ESP32-Kompatibilitat unterstutzt die meisten 38-poligen ESP32-Module mit 2,3 cm, 2,5 cm und 2,8 cm Abstand. Zwei 2 19-polige Header sorgen fur eine sichere Verbindung uber verschiedene Board-Designs.
